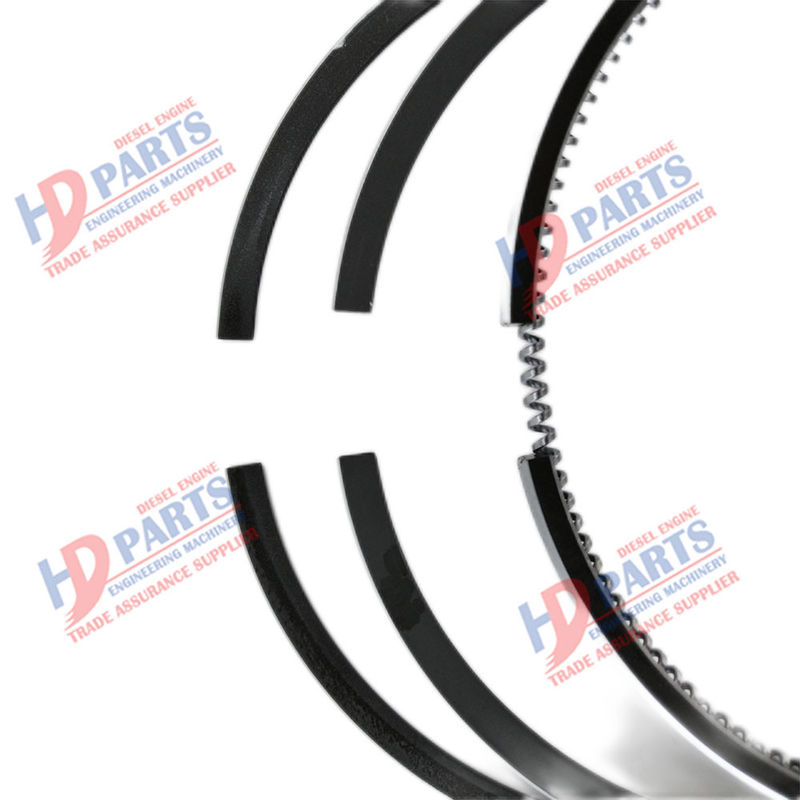

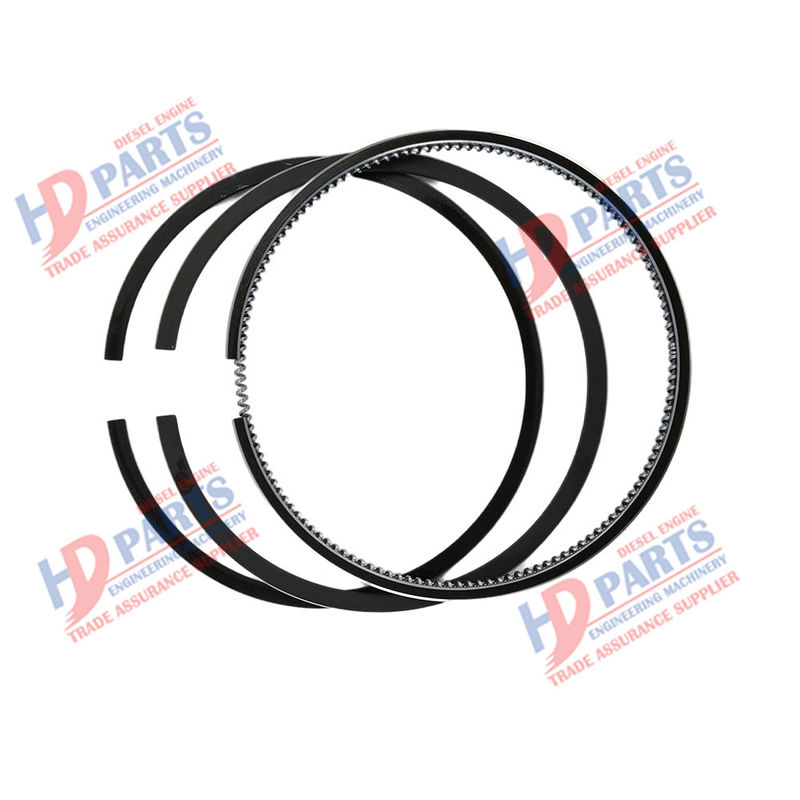

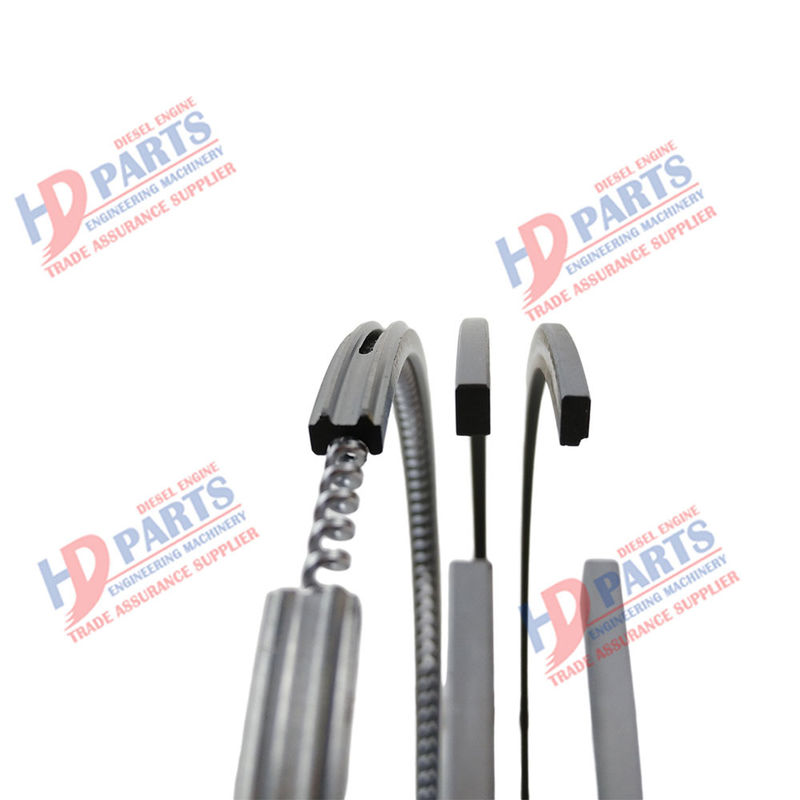

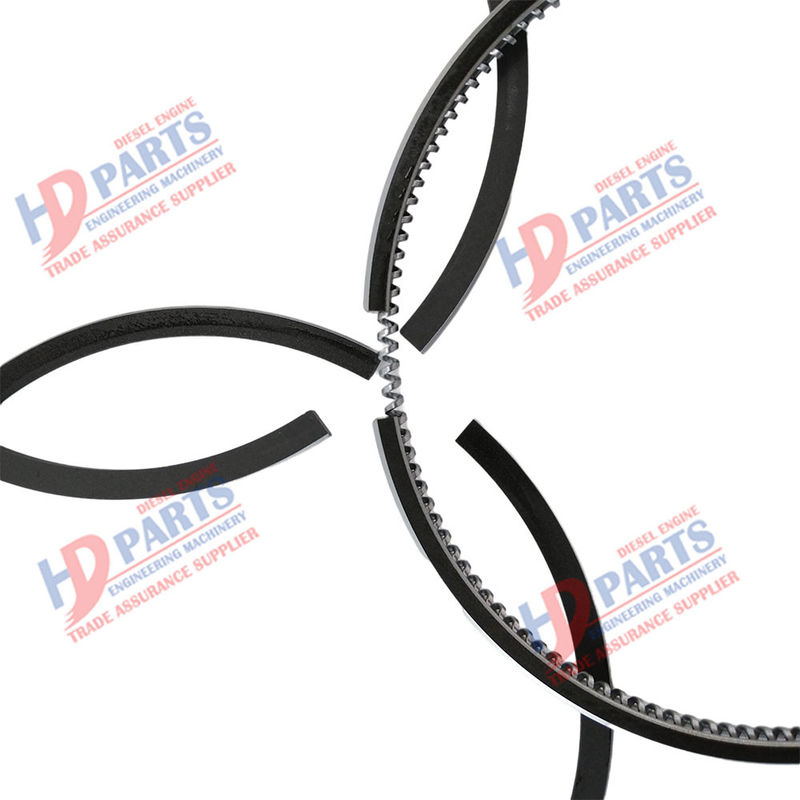

W04D Zuigerveer 13011-3950 Geschikt voor HINO Dieselmotoren onderdelen

Let bij het monteren van de zuigerveer op:

1) De zuigerveer moet in de cilindervoering worden geïnstalleerd en er moet een zekere openingsspeling zijn op de interface.

2) De zuigerveer moet op de zuiger worden geïnstalleerd en er moet een zekere zijdelingse speling zijn in de ringgroef langs de hoogterichting.

3) De verchroomde ring moet in de eerste doorgang worden geïnstalleerd en de opening mag niet naar de wervelput aan de bovenkant van de zuiger zijn gericht.

4) De openingen van elke zuigerveer mogen niet naar het zuigerpengat zijn gericht wanneer ze 120 ℃ versprongen zijn.

5) De conische zuigerveer wordt geïnstalleerd met het conische oppervlak naar boven gericht.

6) Over het algemeen zal bij het installeren van de torsievering de afschuining of groef naar boven gericht zijn;Houd bij het installeren van de conische anti-verdraairing het conische oppervlak naar boven gericht.

7) Installeer bij het installeren van de gecombineerde ring eerst de axiale voeringring, vervolgens de platte ring en de golfring.Aan de boven- en onderkant van de gegolfde ring moet een platte ring worden geïnstalleerd en de openingen van elke ring moeten verspringen.

1, Druk op de koperen huls van de drijfstang.Bij het installeren van de koperen huls van de drijfstang is het beter om een ​​pers of bankschroef te gebruiken en er nooit met een hamer op te slaan;Het oliegat of de oliegroef op de koperen huls moet worden uitgelijnd met het oliegat op de drijfstang om de smering ervan te waarborgen

2, Monteer de zuiger en de drijfstang.Let bij het monteren van zuigers en drijfstangen op hun relatieve posities en richtingen.

3, installeer vakkundig de zuigerpen.De zuigerpen en het pengat zijn perspassing.Plaats tijdens de installatie de zuiger in water of olie en verwarm deze gelijkmatig tot 90 ℃ ~ 100 ℃.Nadat u hem eruit heeft gehaald, plaatst u de trekstang op de juiste positie tussen de gaten van de zitting van de zuigerpen en installeert u vervolgens de met olie beklede zuigerpen in het gat van de zuigerpen en de koperen huls van de drijfstang volgens de vastgestelde richting

4, Installatie van zuigerveer.Let bij het installeren van zuigerveren op de positie en volgorde van elke ring.

5, installeer de drijfstanggroep.
