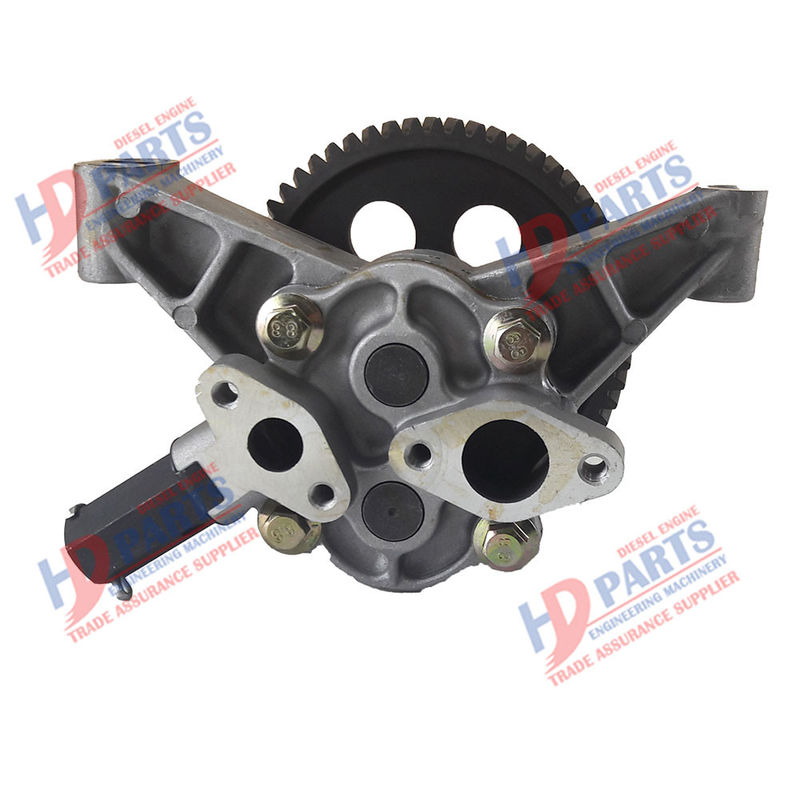

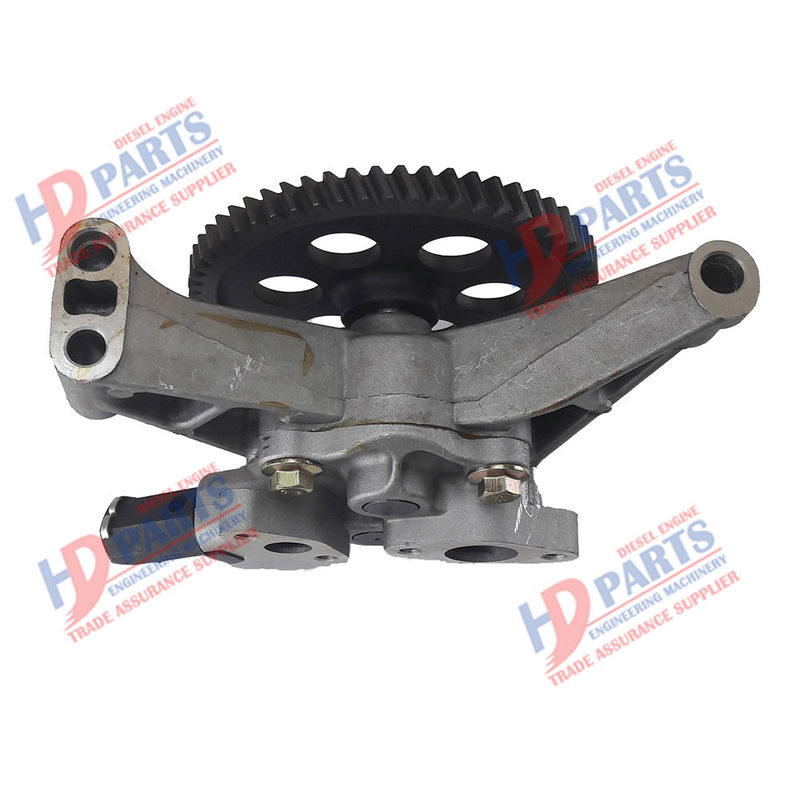

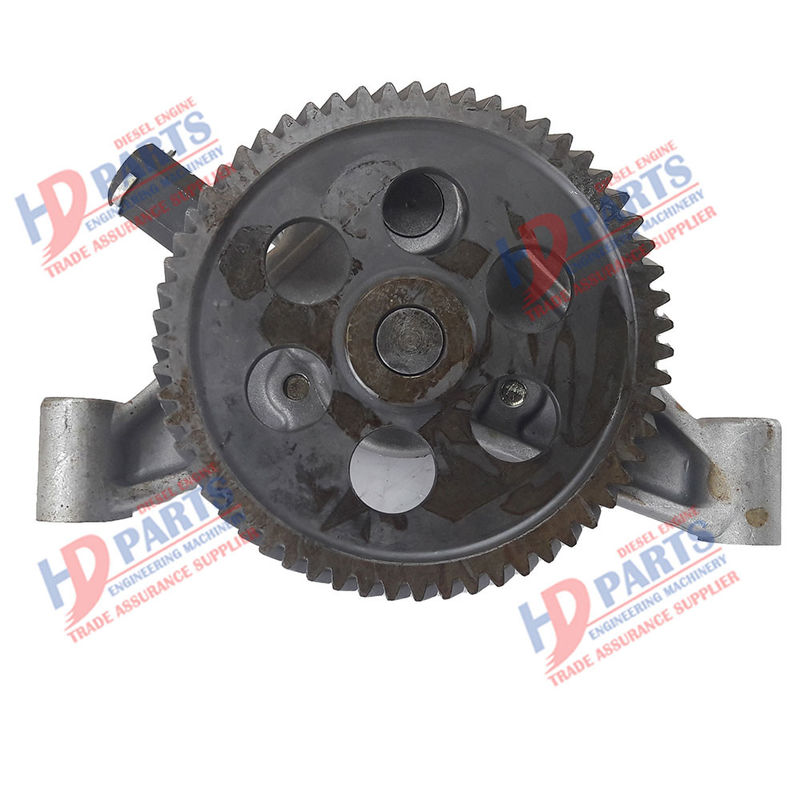

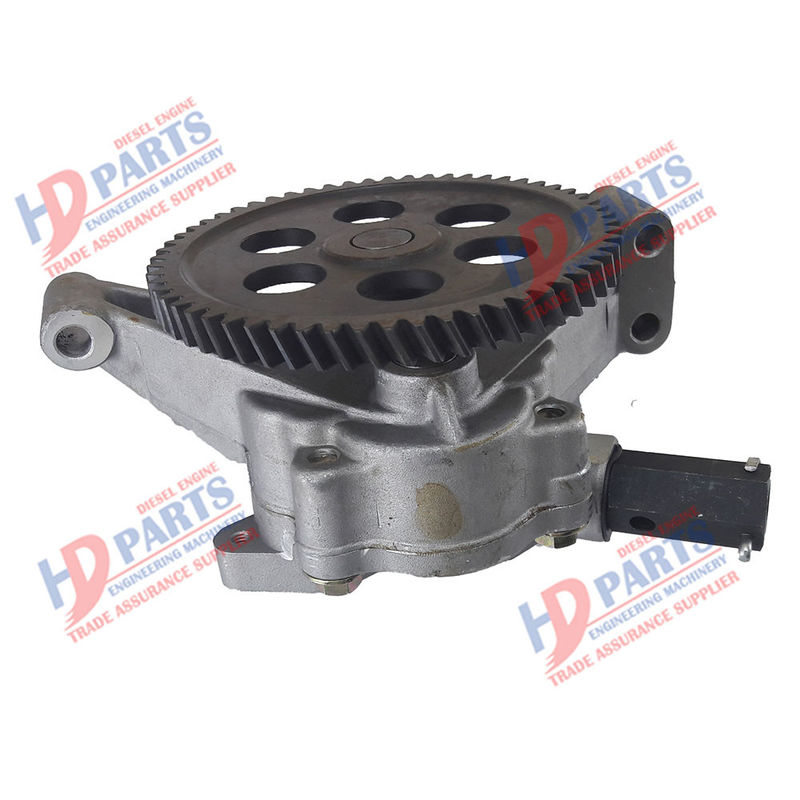

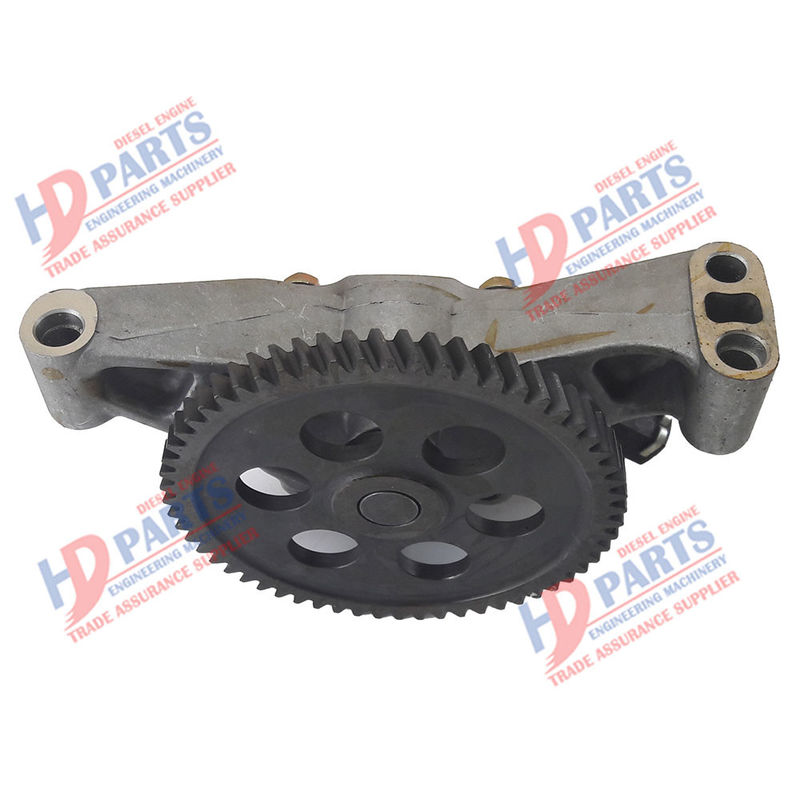

6D16 ME074345 Hogedrukoliepomp voor MITSUBISHI

Installatie instructies

1. De installatie van de pomp heeft een zeer belangrijke invloed op de stabiele werking en levensduur van de pomp.Daarom moeten de installatie en kalibratie zorgvuldig worden uitgevoerd en mag er geen haast worden gemaakt.

2. De installatiehoogte, -lengte en -diameter van de zuigleiding van de pomp moeten voldoen aan de berekende waarde en proberen kort te zijn om onnodige verliezen (zoals bochten) te verminderen;En zorg ervoor dat de toegestane NPSH van de pomp tijdens bedrijf niet wordt overschreden.

3. Zuig- en persleidingen zijn voorzien van beugels.De pomp mag de belasting van de pijpleiding niet dragen.

4. De plaats waar de pomp wordt geïnstalleerd, moet ruim genoeg zijn om onderhoud te vergemakkelijken.

1. Plaats de unit op de fundering met ingebedde ankerbouten en gebruik paren wiggen tussen de basis en de fundering voor correctie.

2. Maak de koppelingsas los, plaats deze op de pompas en de basis met een niveaumeter, pas de wigsteun aan om het niveau van de unit te corrigeren en draai de ankerbouten goed vast om te voorkomen dat ze bewegen.

3. Corrigeer de concentriciteit van de pompas en de motoras, en de toegestane afwijking is 0,1 mm op de buitenste cirkel van de koppelingsweg;De speling tussen de twee koppelingsvlakken moet 2-4 mm zijn (de kleinere waarde wordt genomen voor de kleine pomp), en de speling moet uniform zijn met een tolerantie van 0,3 mm.

4. Sluit na het aansluiten van de leiding en het bepalen van de draairichting van de motor de koppeling aan en controleer nogmaals de concentriciteit van de as.

5. Nadat de unit 2-3 uur daadwerkelijk is getest, wordt de eindinspectie uitgevoerd.Als er geen ongunstig fenomeen is, wordt de installatie als gekwalificeerd beschouwd.Controleer tijdens het proefdraaien de temperatuur en trillingen van het lager als volgt:

6. Om te voorkomen dat er tijdens de installatie allerlei voorwerpen in de machine vallen, moeten alle gaten in de unit worden afgedekt.

7. Om te voorkomen dat diversen in de pijpleiding de pomp binnendringen, moet een filter op het pomprubber van de nieuw geïnstalleerde pijpleiding worden geïnstalleerd en moet het effectieve gedeelte 2-3 keer groter zijn dan dat van de aanzuigleiding.
