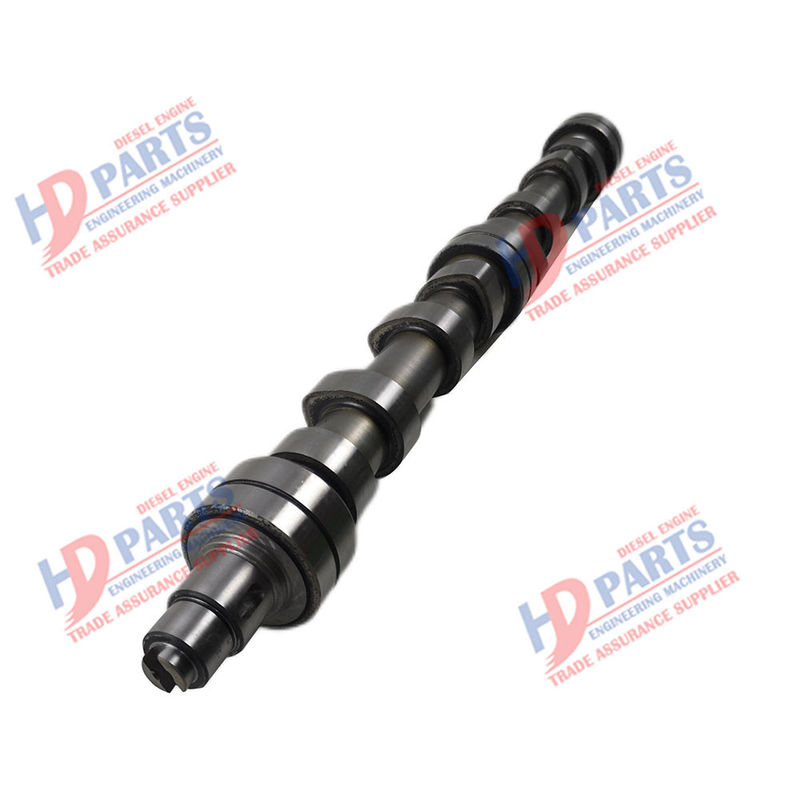

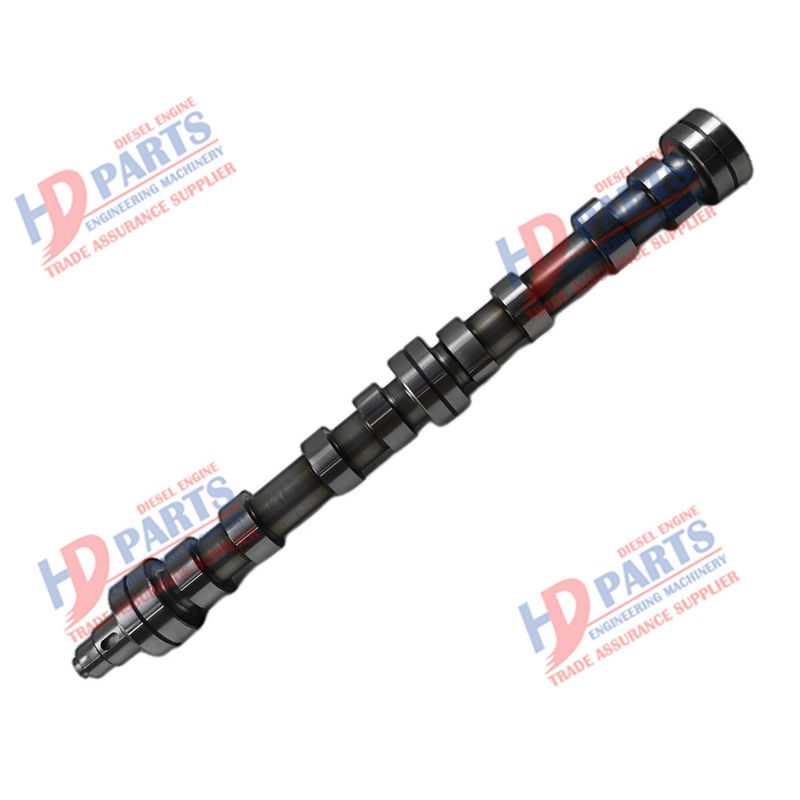

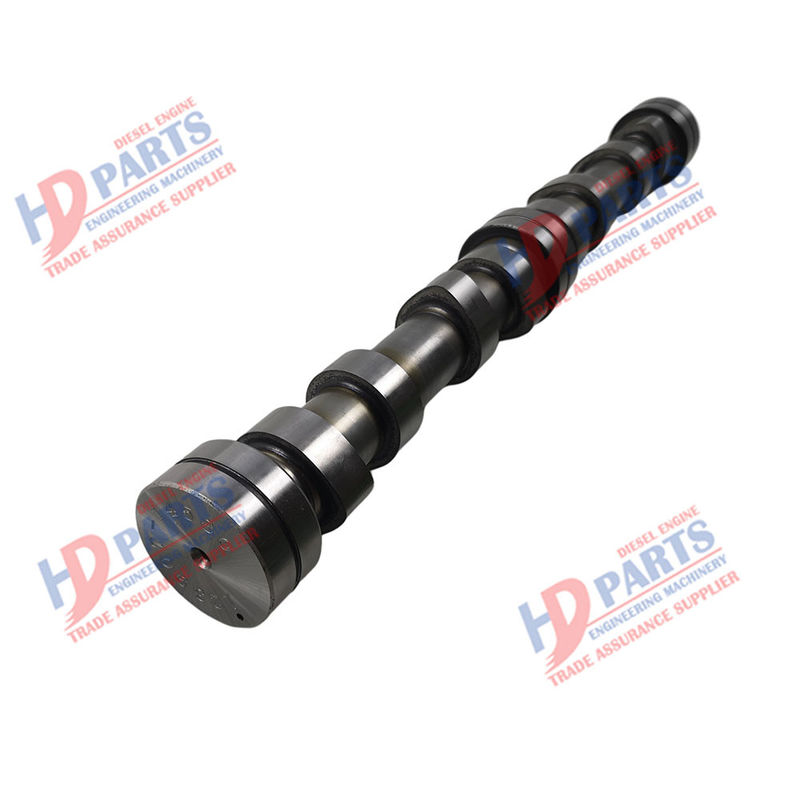

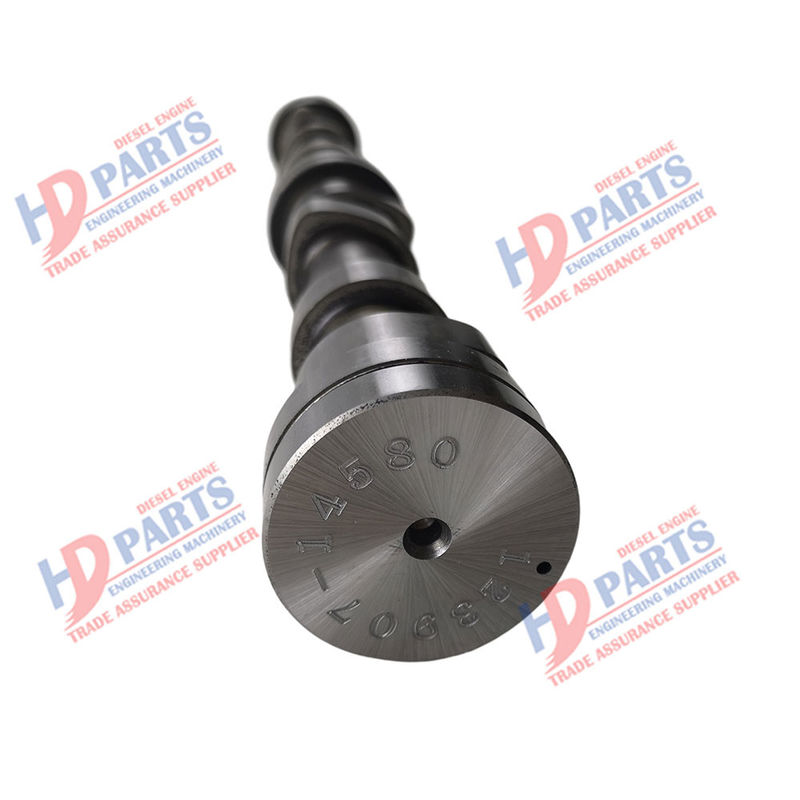

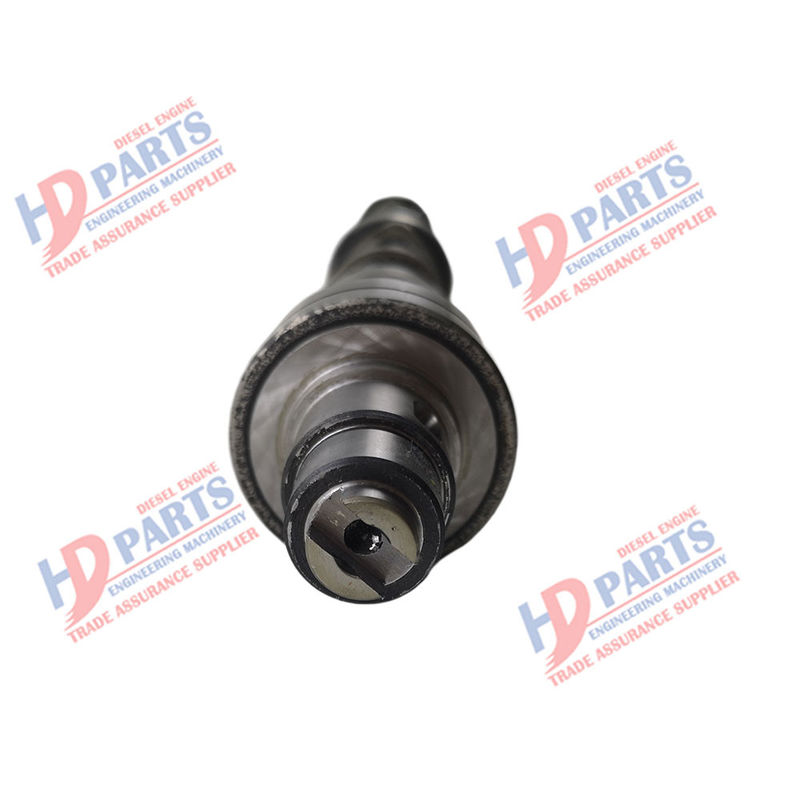

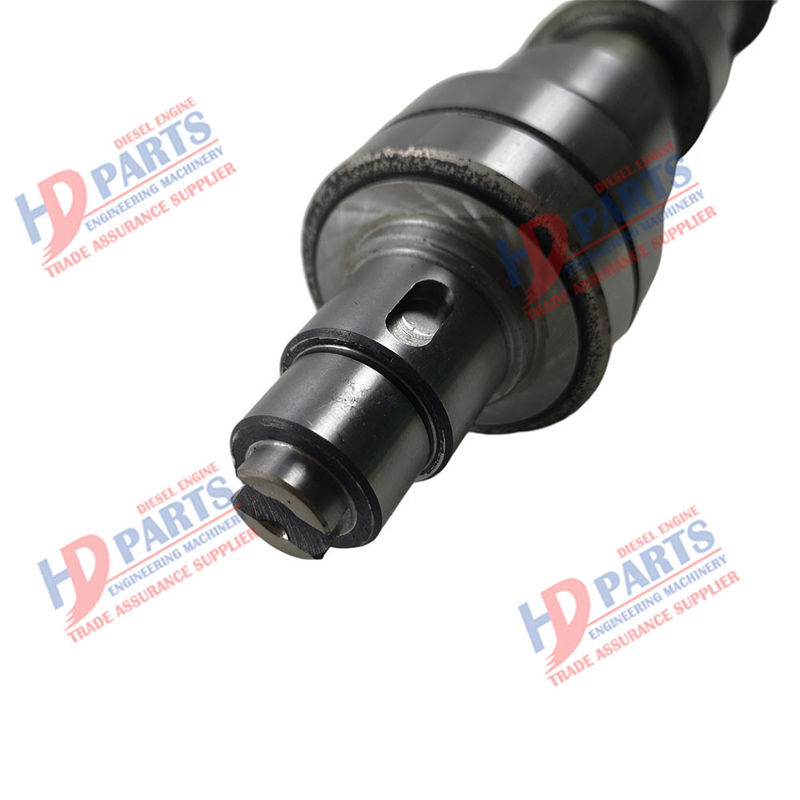

4TNV106 4TNE106 4D106 YANMAR Dieselmotoren Onderdelen 123907-14580

Bij het draaien van een excentrische as moeten voornamelijk maatregelen worden genomen bij het vastklemmen om de as van het te bewerken excentrische deel in overeenstemming te brengen met de as van de draaibankspindel [1].

1. In het algemeen wordt de vierkantschok gebruikt voor het vastklemmen van excentrieke werkstukken met een kleine hoeveelheid en lage precisie.trek eerst een lijn op het werkstukHet is om een excentrieke cirkel te tekenen en de horizontale en verticale dwarslijnen te verzekeren.

2Bij het bewerken van excentrieke werkstukken met een kleine excentriciteit (e ≤ 5-6 mm) en een korte lengte, maar een groot aantal excentrieke werkstukken, kan voor het bewerken gebruik worden gemaakt van de drie kaak zelfcentrerende chuck.Bij draaien, wordt eerst de buitenste cirkel en de lengte gedraaid, vervolgens wordt deze op de drie kaakschok vastgeklemd en wordt op één kaak een pakking geplaatst om het werkstuk voor het draaien excentriek te maken.De dikte van het pad kan worden berekend volgens de volgende formule:. X=1.5e × (1-e/2d) (x=dichtheid van de pakking; e=excentriciteit van het werkstuk; d=diameter van het vastgeklemde deel van de drie klauwen) Tijdens de werkelijke draaiing,wegens de afwijking tussen de contactpositie van de lange klauwen en het werkstukX reëel = x + 1,5 △ e (x reëel = werkelijke dikte van de pakking; x = berekende dikte;△ e = gemeten excentriciteitsfout na de test)

3. Het draaien van excentrisch werkstuk op dubbele chuck Deze methode is om de drie kaak zelfcentrerende chuck op de vier kaak single-acting chuck te klemmen voor uitlijning,en dan een excentrieke afstand voor het klemmen bewegenIn de toekomst kunt u het excentrieke werkstuk draaien door het werkstuk op de drie kaak zelfcentrerende chuck te klemmen.Bij het verplaatsen van de positie van de drie kaak chuck, eerst de optische as in de drie kaak zelfcentrerende chuck klemmen, gebruik de wijzerplaat om de excentriciteit te bepalen,en tenslotte bepalen van de positie van de drie kaak chuck in de vier kaak chuck.

4Bij het draaien van het excentrieke werkstuk tussen twee vingers kan het excentrieke werkstuk met een lange lengte tussen twee vingers worden geklemd voor het draaien.en het werkstuk kan worden gedreven om te draaien door de kip hart klemHet middelpunt van beide uiteinden van het excentrieke werkstuk wordt verwerkt tussen twee duimen, en het excentrieke middelpuntgat wordt in het algemeen verwerkt op de boormachine.omdat het moeilijk is om het centrum van beide uiteinden op de machine te verzekeren, en de richting van het excentrieke middelste gat is consistent en parallel.

5. excentrische chuck excentrische chuck excentrische afstand aanpassing is handig, veelzijdigheid, hoge precisie is een meer ideale excentrische hulpmiddel.

6Bij de speciale bevestiging kan het excentrieke werkstuk worden ingeschakeld wanneer de bewerkingslengte kort is, de precisie hoog is en het aantal excentrieke werkstukken zeer groot is.

7Bij de werkelijke bewerking van excentrieke werkstukken met een grote excentriciteit en een lage precisie wordt een andere klemmethode samengevat, namelijk drie kaakboringen plus gasketklemmen.Dat is..., wanneer de drie kaak zelfcentrerende bovenkaak, eerst de eerste kaak te installeren, dan voorzichtig bewegen van de collet, zodat de eindschroef van de collet draait ongeveer een of twee rondes,en installeer dan de tweede en derde kaken, zodat de drie kaken van de collet van nature een excentriciteit vormen. Aangezien de excentriciteit niet aanpasbaar is, moeten shims worden toegevoegd om deze aan te passen. Het voordeel van deze methode is eenvoudig,gemakkelijk en snel, maar het nadeel is dat de positioneringsnauwkeurigheid niet hoog is.
